L'impianto Fotovoltaico sul tetto del Dipartimento di Fisica dell'Università di Bologna

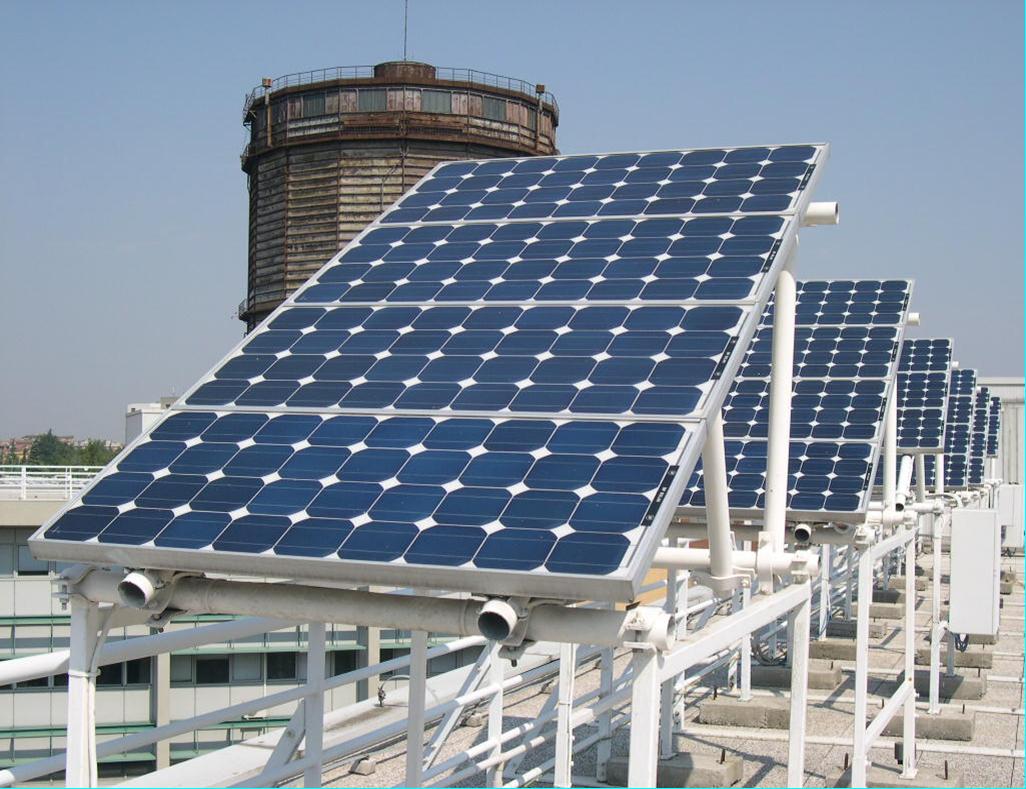

Figura 1: Impianto fotovoltaico installato sul tetto del Dipartimento di Fisica dell'Università di Bologna.

Sono monitorate con continuità l'insolazione, l'energia elettrica prodotta e il rendimento del sistema, con lo scopo di stabilire le prestazioni e valutare l'efficienza globale su tempi relativamente lunghi.

L'impianto si compone di sei unità, costituite da 22 moduli fotovoltaici e strutture di sostegno. Notare che i pannelli solari sono orientati verso sud ed inclinati di 30° rispetto all'orizzontale; ciò ottimizza l'insolazione dei pannelli alla latitudine di Bologna (~44°).



Ognuno dei 22 pannelli è composto a sua volta di 36 celle pseudo-quadrate; la superficie totale di un pannello è di 0.63 m² (Fig. 2).

L'impianto fotovoltaico occupa una superficie totale di 13.86 m². La potenza nominale di picco del progetto in corrente continua (c.c.), è di 1.87 kW_p, la tensione è 198 V in c.c. e 230 V in c.a.

La corrente continua viene trasformata in corrente alternata tramite un inverter, provvisto di un sistema di controllo automatico che ne gestisce le fasi operative.

L'energia elettrica prodotta dal sistema è utilizzata per alimentare in parallelo alla rete Enel un carico, le luci del garage, per una potenza paragonabile a quella necessaria per una piccola famiglia.

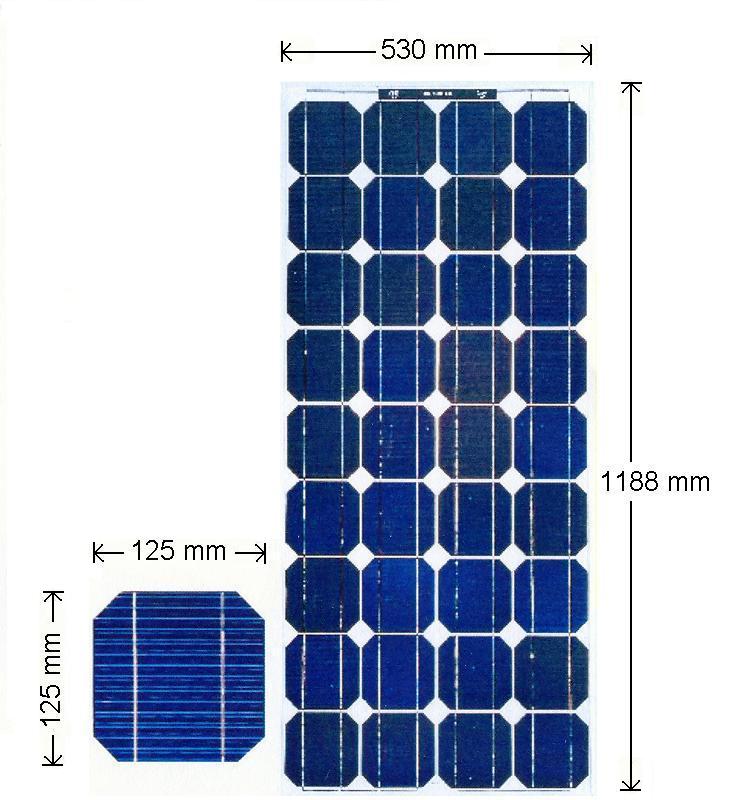

Figura 2: Dimensioni di una cella e di un modulo fotovoltaico installati sul tetto del Dipartimento di Fisica.
